🔥 Detector de Llamas con Arduino

🎯 Objetivo del proyecto

Construir un sistema capaz de detectar fuego o llamas utilizando un sensor y activar una alarma sonora o luminosa cuando detecte fuego.

---

🧠 ¿Cómo funciona?

El fuego emite radiación infrarroja (IR).
El sensor de llamas detecta esa radiación y envía una señal al Arduino Uno, que decide si debe activar una alarma.

---

🧰 Materiales necesarios

• 1 Arduino Uno
• 1 Sensor de llamas (sensor infrarrojo IR)
• 1 LED
• 1 resistencia de 220Ω
• Cables
• Protoboard
• Cable USB para el Arduino

---

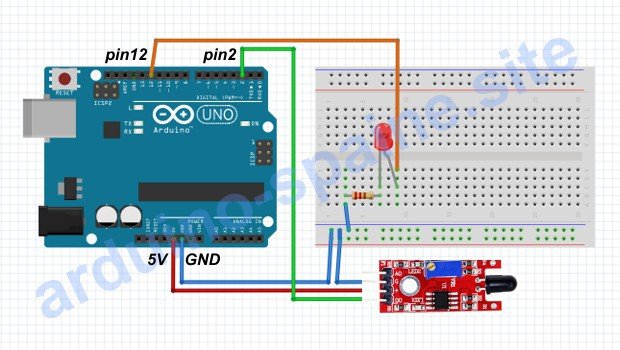

🔌 Conexiones

📍 Sensor de llamas

Normalmente tiene 3 pines:

• VCC → 5V del Arduino
• GND → GND del Arduino
• DO (Digital Output) → Pin digital 2 del Arduino

📍 LED

• Patilla larga → Pin 12 del Arduino
• Patilla corta → Resistencia 220Ω → GND

---

💻 Código para Arduino

Abre el programa de Arduino en el ordenador y escribe el siguiente código:

int sensorPin = 2;
int ledPin = 12;
int buzzerPin = 9;void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);
  Serial.begin(9600);
}void loop() {
  int flameDetected = digitalRead(sensorPin);  if (flameDetected == LOW) {  // LOW significa que detecta llama
    digitalWrite(ledPin, HIGH);
    digitalWrite(buzzerPin, HIGH);
    Serial.println("¡Fuego detectado!");
  } else {
    digitalWrite(ledPin, LOW);
    digitalWrite(buzzerPin, LOW);
    Serial.println("No hay fuego.");
  }  delay(500);
}

---

▶️ Cómo probarlo

1. Conecta el Arduino al ordenador.
2. Sube el código.
3. Abre el Monitor Serie.
4. Acerca una llama (por ejemplo, un mechero con cuidado).
5. El LED y el buzzer deberían activarse.

---

⚠️ Normas de seguridad

• ⚠️ No acercar la llama demasiado al sensor.
• ⚠️ Realizar la prueba con supervisión del profesor/a.
• ⚠️ Tener agua cerca por seguridad.

---

🔎 ¿Por qué el sensor detecta LOW cuando hay fuego?

Muchos sensores de llama funcionan con lógica invertida:

• LOW = detecta llama
• HIGH = no detecta llama

Esto se debe a cómo está diseñado el comparador interno del módulo.

---

🚀 Ampliaciones del proyecto (Nivel avanzado)

• Mostrar el estado en una pantalla LCD.
• Enviar aviso por Bluetooth.
• Conectar un relé para activar un sistema de apagado.
• Crear una caja protectora con impresión 3D.

---

📚 Qué estamos aprendiendo

• Programación básica en Arduino
• Uso de sensores digitales
• Señales de entrada y salida
• Seguridad en proyectos tecnológicos
• Aplicación real en sistemas contra incendios
