🚦 Tutorial: Módulo Semáforo con Arduino

🎯 Objetivo

Aprender a:

• Conectar correctamente el módulo semáforo.
• Programarlo desde el IDE de Arduino.
• Simular el funcionamiento real de un semáforo.

---

🧰 Material necesario

• 1 placa Arduino Uno (o compatible)
• 1 módulo Semáforo LED (Traffic Light Module)
• 4 cables Dupont hembra-macho
• Cable USB
• Ordenador con Arduino IDE instalado

⚠️ No usaremos resistencias ni LEDs sueltos. El módulo ya los incluye.

---

🔎 Conociendo el módulo

El módulo tiene 4 pines:

• G → Verde
• Y → Amarillo
• R → Rojo
• GND → Tierra

Algunos modelos pueden tener los pines en otro orden, revisad las letras impresas en la placa.

---

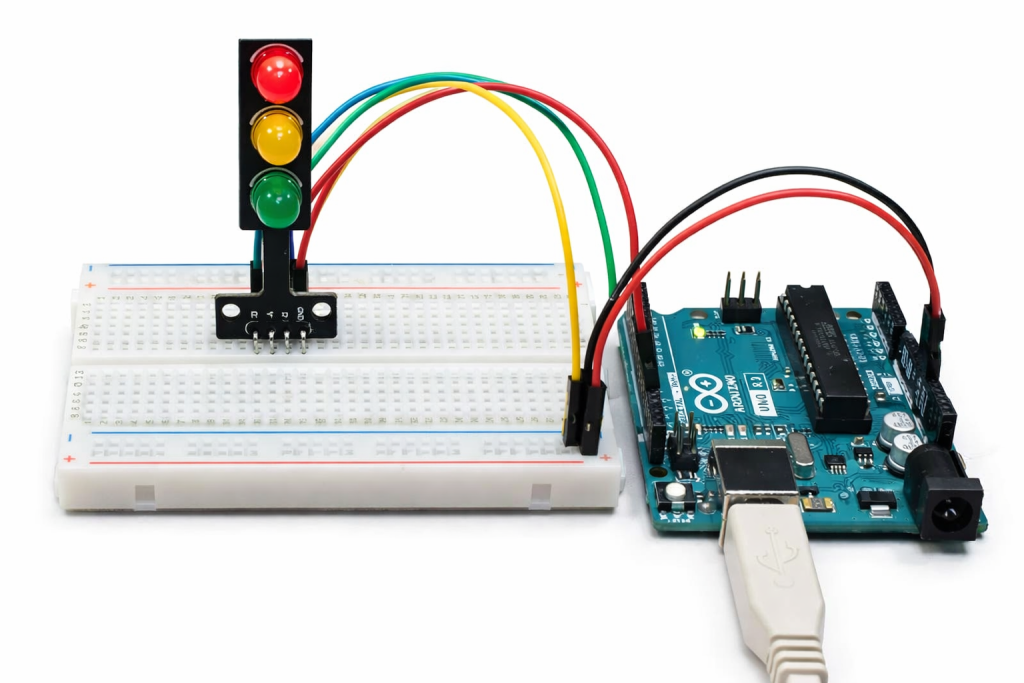

🔌 Paso 1: Conexiones

Conecta así:

Pin del módulo	Pin en Arduino
G (verde)	8
Y (amarillo)	9
R (rojo)	10
GND	GND

---

📌 Diagrama de conexión (esquema simple)

MÓDULO SEMÁFORO        ARDUINO

G (verde)   ———>  Pin 8

Y (amarillo)———>  Pin 9

R (rojo)    ———>  Pin 10

GND         ———>  GND

---

💻 Paso 2: Programación

1. Abre el Arduino IDE
2. Conecta la placa por USB
3. Ve a:
   • Herramientas → Placa → Arduino Uno
   • Herramientas → Puerto → Selecciona el correcto
4. Copia el siguiente código

---

👨‍💻 Código para el semáforo

// Pines del semáforo

int verde = 8;

int amarillo = 9;

int rojo = 10;

void setup() {

  pinMode(verde, OUTPUT);

  pinMode(amarillo, OUTPUT);

  pinMode(rojo, OUTPUT);

}

void loop() {

  // 🔴 Rojo encendido

  digitalWrite(rojo, HIGH);

  digitalWrite(amarillo, LOW);

  digitalWrite(verde, LOW);

  delay(5000);  // 5 segundos

  // 🟡 Amarillo encendido

  digitalWrite(rojo, LOW);

  digitalWrite(amarillo, HIGH);

  digitalWrite(verde, LOW);

  delay(2000);  // 2 segundos

  // 🟢 Verde encendido

  digitalWrite(rojo, LOW);

  digitalWrite(amarillo, LOW);

  digitalWrite(verde, HIGH);

  delay(5000);  // 5 segundos

}

---

▶️ Paso 3: Subir el programa

1. Pulsa el botón ✔ Verificar
2. Pulsa el botón → Subir
3. ¡Observa el funcionamiento del semáforo!

---

🧠 ¿Qué hemos aprendido?

• pinMode() configura el pin como salida.
• digitalWrite() enciende o apaga un LED.
• delay() mantiene el estado durante un tiempo.
• El programa dentro de loop() se repite infinitamente.

---

🧩 Reto para el alumnado

1. Cambia los tiempos del semáforo.
2. Añade un parpadeo del amarillo antes de ponerse en rojo.
3. Intenta hacer que el verde parpadee antes de cambiar.

---
