🤖 PLANTILLA DE PROYECTO DE ROBÓTICA: EL TRIMPOT

1. Introducción

En este proyecto utilizaremos un Trimpot (potenciómetro de ajuste). Es una resistencia variable que nos permite enviar valores entre 0 y 1023 a la Micro:bit dependiendo de cuánto giremos la perilla.

2. Material necesario

• Placa Micro:bit Experiment Box.
• 1 Cable de conexión.
• Destornillador pequeño (si el trimpot no tiene mando de plástico).

3. Explicación de lo que se va a hacer

Leeremos el valor de voltaje que sale del trimpot a través de una entrada analógica. Ese valor lo mostraremos en la matriz de LEDs de la Micro:bit usando un gráfico de barras (Bargraph), de modo que al girar a la derecha se llenen los LEDs y al girar a la izquierda se apaguen.

4. Montaje

El trimpot en esta placa ya está alimentado internamente, solo necesitamos conectar la salida de señal:

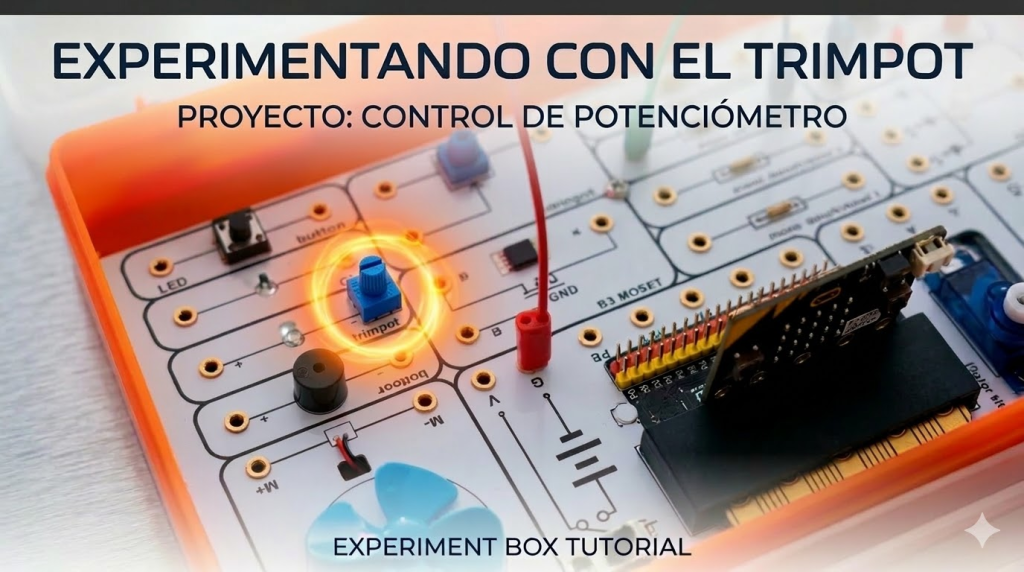

1. Busca la sección Trimpot en la placa.
2. Conecta un cable desde el pin marcado con una señal de onda o “Out” (al lado del dibujo del potenciómetro) hasta el Pin P1 de la Micro:bit.

5. Código

Usaremos el bloque “Lectura analógica” y el bloque “Graficar barras”.

Captura del código en MakeCode:

Fragmento de código

basic.forever(function () {
    let valor = pins.analogReadPin(AnalogPin.P1)
    led.plotBarGraph(valor, 1023)
})

Explicación del bloque: led.plotBarGraph toma el valor que lee (0 a 1023) y lo representa automáticamente en los 25 LEDs de la placa.

6. Explicar brevemente el resultado

Al girar el potenciómetro, la Micro:bit detecta el cambio de resistencia y transforma esa posición física en un número. En la pantalla vemos cómo la barra de luces sube y baja en tiempo real según movamos la rueda. Es el principio básico de cómo funciona un control de volumen o un regulador de intensidad de luz.

Kirill Stepchenkov
