🚨 Sensor de humo con Arduino AIDARAC

Tutorial sencillo para principiantes

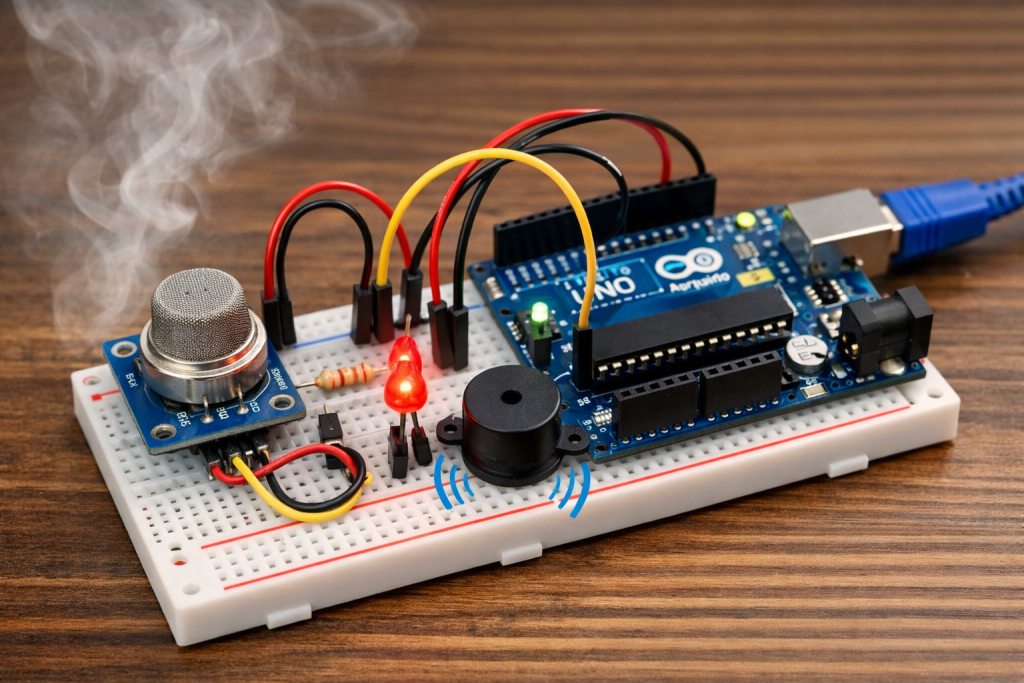

🎯 ¿Qué vamos a hacer?

Vamos a construir un sensor que detecta humo o gas.
Cuando haya humo cerca:

• Se encenderá un LED
• Sonará un zumbador (buzzer)
  Así funciona como una alarma básica de humo, parecida a la de casa.

---

🧰 Materiales del kit (solo usaremos estos)

De tu kit de 37 piezas necesitaremos:

• 1 Placa Arduino UNO
• 1 Sensor de gas/humo (MQ-2 o similar)
• 1 LED
• 1 Resistencia (220Ω o 330Ω)
• 1 Zumbador (buzzer)
• 1 Protoboard (placa de pruebas)
• Cables jumper
• 1 Cable USB para conectar Arduino al ordenador

👉 Todo esto suele venir en los kits escolares.

---

🧠 ¿Cómo funciona el sensor?

• El sensor MQ-2 detecta humo y gases.
• Cuando detecta mucho humo, manda una señal a Arduino.
• Arduino decide:
  • Encender el LED
  • Activar el zumbador

📌 Arduino es como el cerebro del proyecto.

---

🔌 PASO 1: Conectar el sensor de humo

El sensor suele tener 4 pines. Solo usaremos 3:

Pin del sensor	Conectar a
VCC	5V de Arduino
GND	GND de Arduino
A0	A0 de Arduino

👉 Coloca el sensor en la protoboard y usa cables para unirlo a Arduino.

---

💡 PASO 2: Conectar el LED

El LED tiene dos patas:

• Pata larga → positivo
• Pata corta → negativo

Conexión:

1. Pata larga del LED → resistencia
2. Resistencia → pin 8 de Arduino
3. Pata corta del LED → GND

⚠️ La resistencia es importante para que el LED no se queme.

---

🔊 PASO 3: Conectar el zumbador

• Pata positiva → pin 9 de Arduino
• Pata negativa → GND

Así sonará cuando haya humo.

---

💻 PASO 4: Abrir el programa de Arduino

1. Conecta Arduino al ordenador por USB
2. Abre Arduino IDE
3. Elige:
   • Herramientas → Placa → Arduino UNO
   • Herramientas → Puerto → el que aparezca

---

🧾 PASO 5: Código (muy sencillo)

Copia y pega este código tal cual:

int sensorHumo = A0;
int led = 8;
int buzzer = 9;

void setup() {
pinMode(led, OUTPUT);
pinMode(buzzer, OUTPUT);
Serial.begin(9600);
}

void loop() {
int valorHumo = analogRead(sensorHumo);
Serial.println(valorHumo);

if (valorHumo > 300) {
digitalWrite(led, HIGH);
digitalWrite(buzzer, HIGH);
} else {
digitalWrite(led, LOW);
digitalWrite(buzzer, LOW);
}

delay(500);
