En los tutoriales anteriores aprendimos a conectar la Heltec ESP32 WiFi Kit 32 V3 a una red WiFi, utilizar su pantalla OLED integrada y enviar información a ThingSpeak.

En este nuevo capítulo damos un paso más allá: nuestra placa comienza a comportarse como una auténtica estación IoT capaz de trabajar con varios sensores simultáneamente.

Para ello conectaremos dos sensores analógicos:

• ☀️ Sensor de luz.
• 🌡️ Sensor de temperatura LM35.

La información obtenida se mostrará tanto en el Monitor Serie como en la pantalla OLED, además de enviarse automáticamente a ThingSpeak, donde podremos consultar la evolución de ambas variables desde cualquier navegador.

---

Material necesario

• Heltec ESP32 WiFi Kit 32 V3.
• Sensor de luz analógico.
• Sensor de temperatura LM35.
• Cables Dupont.
• Arduino IDE.
• Cuenta gratuita en ThingSpeak.

---

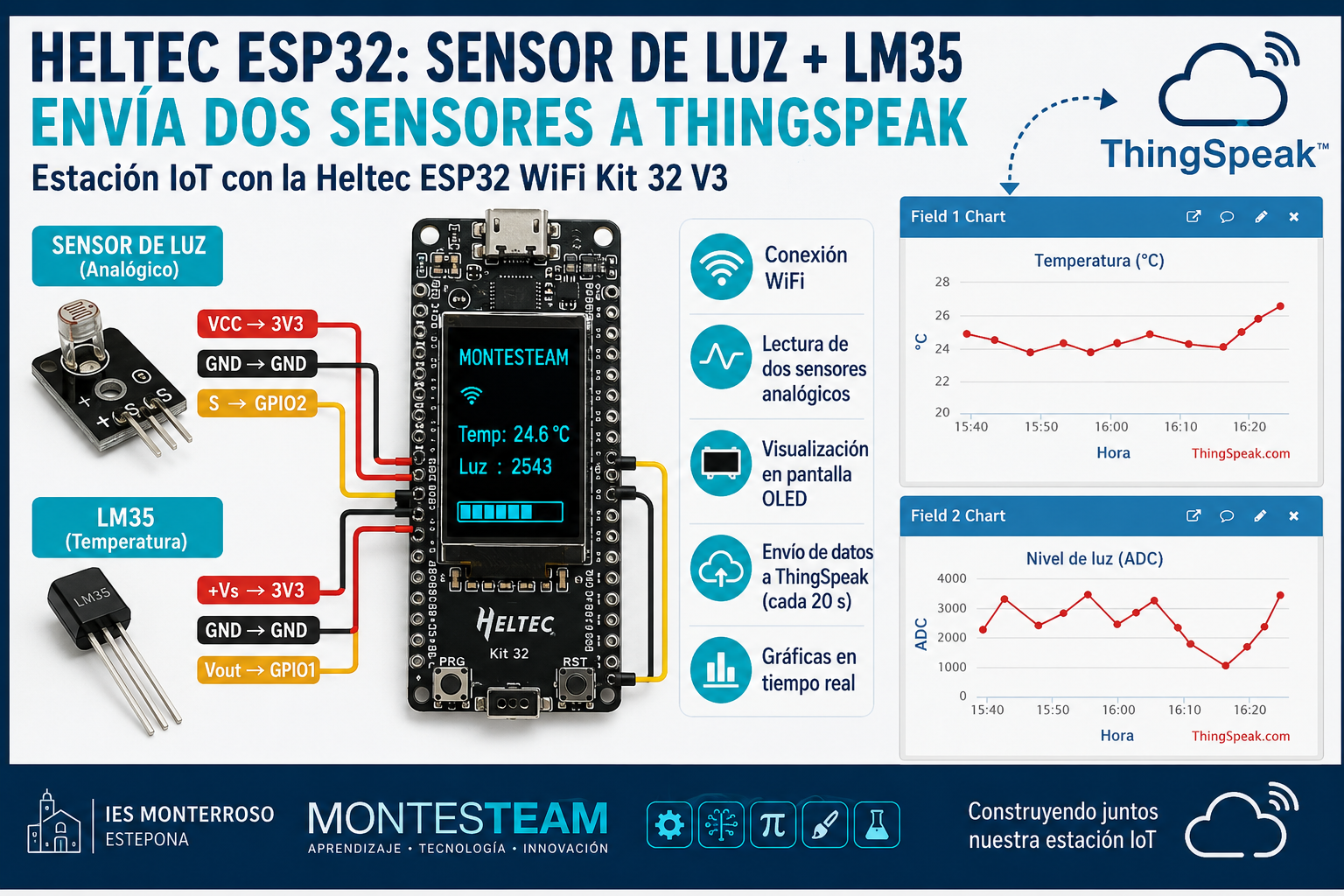

Conexiones

Sensor de luz

Sensor	Heltec
VCC	3V3
GND	GND
Señal	GPIO2

Sensor LM35

Sensor	Heltec
+Vs	3V3
GND	GND
Vout	GPIO1

---

Funcionamiento del programa

El programa sigue una estructura muy sencilla.

Tras arrancar la placa:

• Enciende la pantalla OLED.
• Se conecta automáticamente a la red WiFi.
• Inicializa la comunicación con ThingSpeak.

A continuación, cada veinte segundos realiza las siguientes tareas:

• Lee el nivel de iluminación mediante analogRead().
• Lee la tensión generada por el LM35.
• Calcula la temperatura en grados Celsius.
• Muestra ambos valores en el Monitor Serie.
• Presenta la información en la pantalla OLED.
• Dibuja una barra gráfica con el nivel de iluminación.
• Envía ambos datos a ThingSpeak utilizando dos campos diferentes.

---

Organización de ThingSpeak

El canal queda organizado de la siguiente forma:

Field 1

🌡️ Temperatura (°C)

Field 2

☀️ Nivel de iluminación

Gracias a ello podremos visualizar ambas gráficas de forma independiente y comparar su evolución con el paso del tiempo.

---

¿Qué hemos aprendido?

Con este proyecto hemos incorporado varios conceptos fundamentales:

• Lectura de múltiples entradas analógicas.
• Conversión de tensión a temperatura mediante el LM35.
• Visualización simultánea de varios sensores.
• Envío de varios campos a ThingSpeak.
• Desarrollo de una estación IoT modular y fácilmente ampliable.

https://youtu.be/A2s0z62kSlU

A partir de este punto resultará muy sencillo seguir incorporando nuevos sensores al proyecto sin necesidad de modificar la estructura principal del programa.

---

Próximo capítulo

En el siguiente tutorial seguiremos ampliando nuestra estación IoT incorporando nuevos sensores para convertir la Heltec ESP32 en un completo sistema de monitorización ambiental.
