Tutorial Rápido: Conectar el Sensor BMP280 al Arduino Mega

El BMP280 es un sensor Barométrico e I2C ideal para medir Temperatura y Presión Atmosférica con gran precisión.

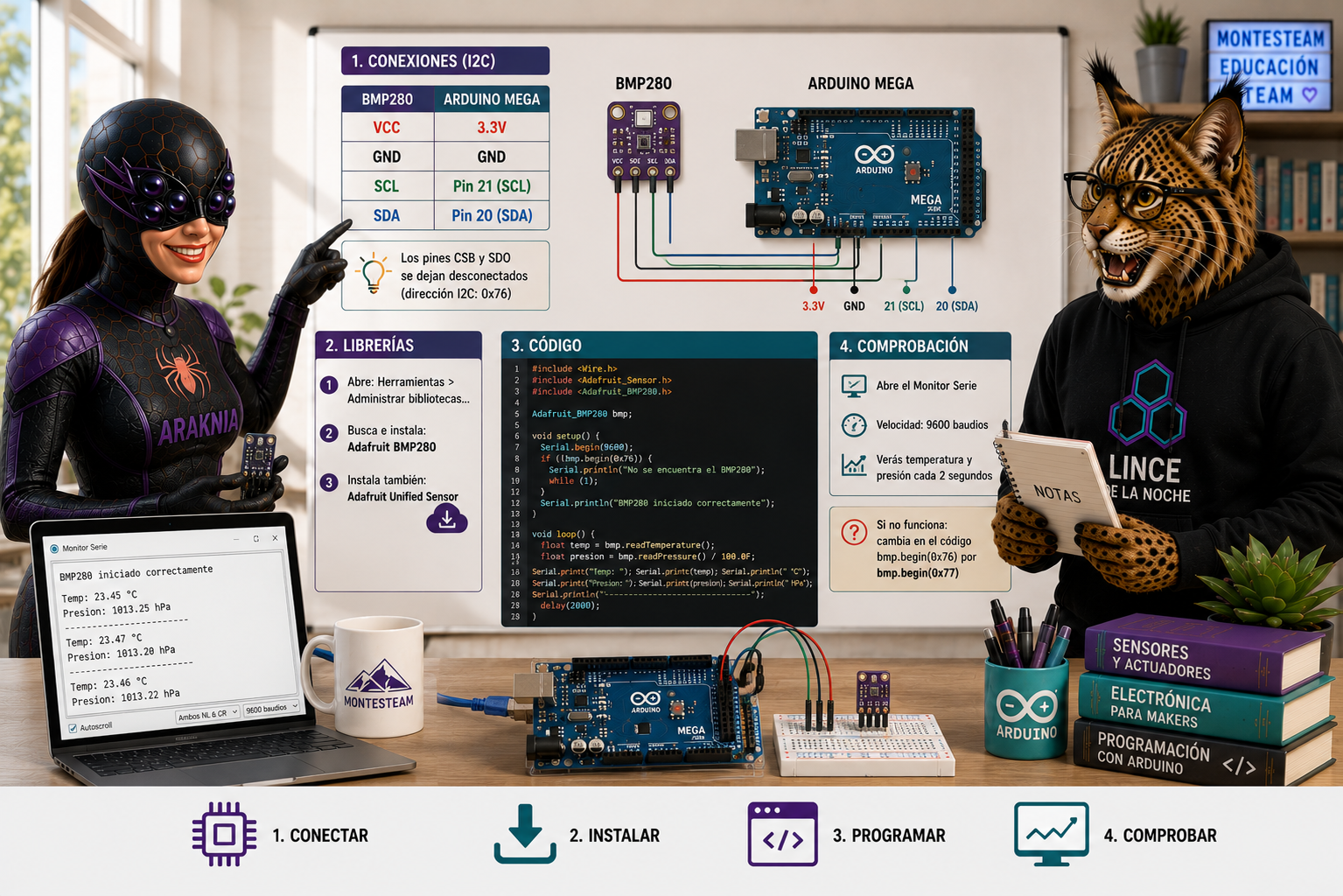

🔌 1. Conexiones Paso a Paso (Pines)

Utilizaremos la comunicación I2C por hardware que incorpora el Arduino Mega (Pines 20 y 21).

Pin del Sensor BMP280	Pin en Arduino Mega	Descripción
VCC	3.3V	⚠️ Importante: Conectar a 3.3V para no dañar el chip.
GND	GND	Masa / Tierra
SCL	Pin 21 (SCL)	Reloj del bus I2C
SDA	Pin 20 (SDA)	Datos del bus I2C

💡 Nota sobre pines sobrantes: Los pines CSB y SDO los dejamos desconectados si vas a usar la dirección I2C estándar (0x76).

📚 2. Librerías Necesarias

Para que el ordenador reconozca el sensor, instala estas dos librerías en el Arduino IDE:

1. Abre el Arduino IDE y ve a Herramientas $\rightarrow$ Administrar bibliotecas… (o pulsa Ctrl + Shift + I).
2. Busca “Adafruit BMP280” e instálala.
3. Si el sistema te pregunta si deseas instalar dependencias (Adafruit Unified Sensor), haz clic en “Instalar todo” (Install all).

💻 3. Código Completo para Arduino Mega

Copia este código en tu boceto y súbelo al Arduino Mega:

C++

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>

// Creamos el objeto del sensor BMP280
Adafruit_BMP280 bmp;

void setup() {
  Serial.begin(9600);
  while (!Serial);

  Serial.println("Iniciando lectura de sensor BMP280...");

  // Iniciar en la dirección I2C 0x76 (si falla, prueba cambiando a 0x77)
  if (!bmp.begin(0x76)) {
    Serial.println("❌ No se encuentra el BMP280. Revisa conexiones o prueba con 0x77.");
    while (1); // Detiene la ejecución si falla
  }

  /* Configuración opcional para mejorar precisión de lecturas */
  bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,     /* Modo de funcionamiento */
                  Adafruit_BMP280::SAMPLING_X2,     /* Temp. oversampling */
                  Adafruit_BMP280::SAMPLING_X16,    /* Presión oversampling */
                  Adafruit_BMP280::FILTER_X16,      /* Filtrado */
                  Adafruit_BMP280::STANDBY_MS_500); /* Tiempo de espera */

  Serial.println("✅ Sensor BMP280 iniciado correctamente.\n");
}

void loop() {
  // Lectura de Temperatura en Celsius
  float temp = bmp.readTemperature();

  // Lectura de Presión (se divide entre 100 para pasarlo de Pa a hPa/mbar)
  float presion = bmp.readPressure() / 100.0F;

  // Imprimir valores en el Monitor Serie
  Serial.print("Temperatura: ");
  Serial.print(temp);
  Serial.println(" °C");

  Serial.print("Presión:     ");
  Serial.print(presion);
  Serial.println(" hPa");

  Serial.println("-----------------------------");

  delay(2000); // Espera 2 segundos entre lecturas
}

🚀 4. Comprobación Final

1. Conecta el Arduino al ordenador y abre el Monitor Serie (Herramientas $\rightarrow$ Monitor Serie).
2. Ajusta la velocidad a 9600 baudios.
3. Verás cómo aparecen la temperatura y la presión actualizándose cada 2 segundos.

¿Problemas de lectura? Si sale el mensaje ❌ No se encuentra el BMP280, cambia en el código la línea bmp.begin(0x76) por bmp.begin(0x77).
