Pizarra de LEDs micro:bit: dibuja y escribe desde el móvil

La pizarra de LEDs micro:bit es el Chisme 24: dibujas con el dedo en la pantalla del móvil y los 25 LEDs de la micro:bit se encienden igual, al momento, por Bluetooth. También puedes escribir un mensaje corto y verlo correr por la pantalla de la placa.

Hasta ahora la micro:bit nos mandaba datos al móvil: la brújula, el nivel de burbuja, los gestos de Simón dice o la estación del tiempo. Hoy es al revés: el móvil manda y la micro:bit recibe.

Antes de empezar: la pantalla de la micro:bit solo tiene 25 LEDs que se encienden o se apagan (sin colores ni brillos), así que los dibujos son de 5 × 5. Los mensajes pueden tener hasta 20 letras y la micro:bit no sabe escribir tildes ni la ñ: la página las cambia sola.

Pizarra de LEDs micro:bit: qué vamos a construir

La página tiene dos pestañas:

Dibujar: una cuadrícula de 5 × 5 círculos. Tócalos o arrastra el dedo para encenderlos y apagarlos. Hay dibujos para empezar (corazón, carita, casa y flecha) y un botón para borrar. Al pulsar Enviar a la micro:bit, el dibujo aparece en la placa. Si envías la pizarra vacía, la micro:bit se apaga.
Escribir: un cuadro de texto de hasta 20 letras, con mensajes de ejemplo (HOLA, TE QUIERO, LINCE, GRACIAS). Al pulsar Enviar mensaje, el texto corre por la pantalla de la micro:bit.

Lo que necesitas

Una micro:bit V2 con su portapilas (o enchufada al USB).
Un móvil Android con Chrome, con el Bluetooth y la ubicación encendidos. En iPhone, Safari no sirve: hay que abrir la página en el navegador Bluefy.
El ordenador con MakeCode para programar.

Paso 1. Programa la micro:bit

Crea un proyecto nuevo en MakeCode y usa bloques. Es lo contrario de las anteriores: la micro:bit recibe en lugar de enviar.

Añade la extensión Bluetooth (Extensiones → Bluetooth). No añadas la de Radio.
Crea una variable nueva llamada linea.

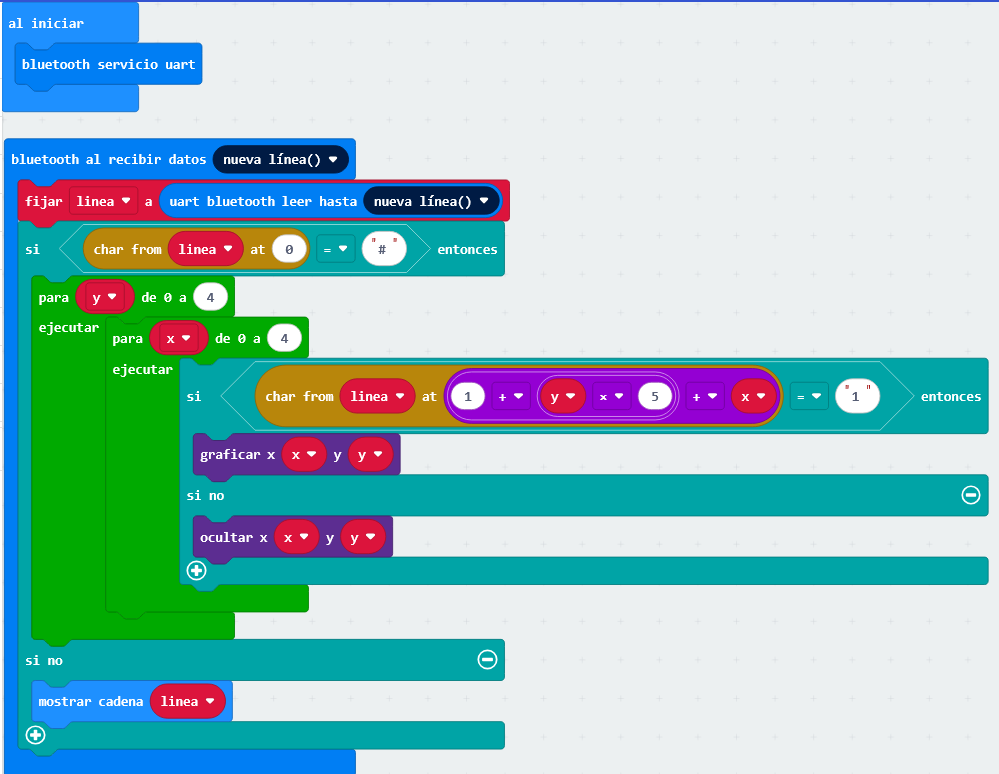

Monta este programa:

al iniciar

bluetooth servicio uart

bluetooth al recibir datos nueva línea()

establecer linea a uart bluetooth leer hasta nueva línea()
sicarácter en 0 de linea="#"entonces
- para índice y de 0 a 4 (cambia el nombre índice por y)
  - para índice x de 0 a 4 (cámbialo por x)
    - si carácter en (1 + y × 5 + x) de linea = "1" entonces encender x x y y
    - si no apagar x x y y
si no mostrar texto linea

Si no encuentras algún bloque, pulsa el botón JavaScript, pega esto y vuelve a Bloques; MakeCode lo convierte solo:

javascript

let linea = ""
bluetooth.startUartService()
bluetooth.onUartDataReceived(serial.delimiters(Delimiters.NewLine), function () {
    linea = bluetooth.uartReadUntil(serial.delimiters(Delimiters.NewLine))
    if (linea.charAt(0) == "#") {
        for (let y = 0; y <= 4; y++) {
            for (let x = 0; x <= 4; x++) {
                if (linea.charAt(1 + y * 5 + x) == "1") {
                    led.plot(x, y)
                } else {
                    led.unplot(x, y)
                }
            }
        }
    } else {
        basic.showString(linea)
    }
})

Paso 2. Sin emparejamiento (muy importante)

Antes de descargar, hay que cambiar un ajuste para que la página pueda conectar sin pedir códigos:

Pulsa el engranaje ⚙️ → Configuración del proyecto.
Marca No se requiere emparejamiento (No Pairing Required: Anyone can connect via Bluetooth).

Paso 3. Pásalo a la micro:bit

Descarga el programa (el archivo .hex) y cópialo a la unidad MICROBIT.
Espera a que deje de parpadear el led amarillo de atrás.
Reinicia la micro:bit con el botón de atrás.

Si cambias algo del programa, repite los pasos 2 y 3.

Paso 4. Prepara el móvil

Bluetooth y ubicación encendidos.
Si en Ajustes → Bluetooth aparece “BBC micro:bit”, pulsa Olvidar. No hay que emparejarla desde ahí.
Cierra cualquier otra app que use la micro:bit.

Paso 5. Abre la página y conecta

Abre en Chrome, escribiendo la dirección directamente: https://montesteam.org/app/chisme-24-pizarra.html
Pulsa Conectar micro:bit.
Elige BBC micro:bit […] en la lista.
Cuando la página ponga Conectado a…, ya puedes dibujar.

Si la conexión se corta, la página reintenta conectar sola hasta 20 veces. Mantén la micro:bit cerca y encendida.

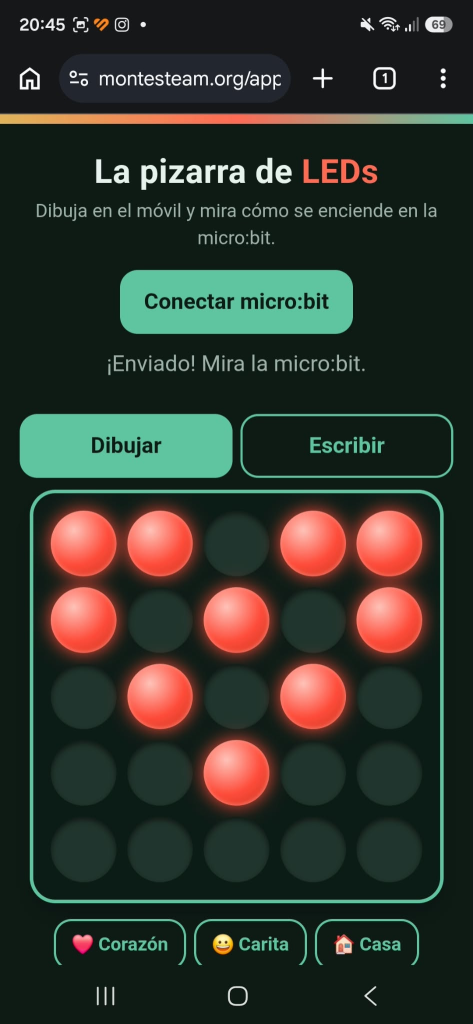

Paso 6. Dibuja y escribe

En Dibujar, toca los círculos para encenderlos (o elige uno de los dibujos de abajo) y pulsa Enviar a la micro:bit.
En Escribir, teclea un mensaje corto y pulsa Enviar mensaje. Espera a que termine de pasar por la pantalla antes de mandar otro.

Mostrar imagen

Cómo funciona la pizarra de LEDs micro:bit

La página manda a la micro:bit una línea de texto por Bluetooth, y la micro:bit decide qué hacer según cómo empiece:

Si empieza por #, es un dibujo: después del # vienen 25 caracteres, 1 para LED encendido y 0 para apagado, leídos fila a fila. El corazón, por ejemplo, es #0101011111111110111000100.
Si no empieza por #, es un mensaje, y la micro:bit lo muestra tal cual.

Por eso en el programa aparece 1 + y × 5 + x: el 1 salta el #, y × 5 salta las filas anteriores y x es la columna. Los datos viajan por Bluetooth en trozos muy pequeños (4 bytes cada vez), y el final de la línea avisa a la micro:bit de que ya puede leer.

Y como la página quita el # de los mensajes y las tildes, un mensaje nunca se confunde con un dibujo.

Retos para clase

Tus iniciales: dibújalas en la cuadrícula y mándalas a la micro:bit. ¿Se entienden en 5 × 5?
Descifra el código: escribe en papel cuadriculado el dibujo que sale de #0010001110101010010000100, y comprueba qué es.
Mensaje secreto: manda un mensaje a un compañero sin que vea qué escribes. ¿Cuánto tarda en leerlo?
Animación: manda varios dibujos seguidos, uno tras otro. ¿Cuántos puedes enviar por minuto?
Reto avanzado: ahora los LEDs solo están encendidos o apagados. ¿Cómo cambiarías el protocolo para mandar también el brillo de cada LED? (Pista: en MakeCode existe un bloque para encender un LED con un brillo concreto.)

Si algo falla

No aparece en la lista: comprueba que está encendida, que el programa está descargado y que activaste «No se requiere emparejamiento».
Se conecta pero no pasa nada al enviar: revisa que bluetooth servicio uart esté en «al iniciar» y que el bloque «al recibir datos» use nueva línea.
El dibujo sale desordenado: comprueba que los nombres de las variables del bucle son y (filas, la de fuera) y x (columnas, la de dentro), y que la cuenta es 1 + y × 5 + x.
El mensaje se corta o se mezcla con otro: espera a que termine de pasar antes de enviar el siguiente.
Aparecen letras distintas a las que escribí: la micro:bit no sabe tildes ni ñ; la página las cambia (á por a, ñ por n…). Debajo del cuadro te dice qué va a leer la micro:bit.
Error «NotSupportedError»: olvida la micro:bit en Ajustes → Bluetooth, borra la caché de la app «Bluetooth» del sistema y reinicia el móvil y la micro:bit.
Error «NetworkError»: comprueba «No se requiere emparejamiento», que no haya otra app conectada y reinicia la micro:bit.
La conexión se corta: la página reintenta sola hasta 20 veces; mantén la micro:bit cerca y encendida.
En iPhone no conecta: abre la página con Bluefy.

Preguntas frecuentes

¿Se puede dibujar en la micro:bit desde el móvil?

Sí. Con la página de este Chisme dibujas en una cuadrícula de 5 × 5 en el móvil y la micro:bit enciende los mismos LEDs por Bluetooth. Necesitas cargar antes el programa de MakeCode del Paso 1.

¿Qué móvil o navegador necesito?

Un móvil Android con Chrome (o Edge), con el Bluetooth y la ubicación encendidos. En iPhone hay que usar el navegador Bluefy, porque Safari no permite Web Bluetooth.

¿Por qué la micro:bit no escribe tildes ni la ñ?

La pantalla de LEDs de la micro:bit solo conoce los caracteres básicos. La página cambia las letras con tilde por su versión sin tilde y la ñ por n antes de enviar el mensaje.

¿Cuántas letras puede tener un mensaje?

Hasta 20. Y conviene esperar a que termine de pasar por la pantalla antes de mandar otro.

Qué hemos aprendido

Una pantalla de 25 LEDs se puede describir con 25 ceros y unos: es información digital en su forma más sencilla. Hemos visto que dos aparatos se entienden si acuerdan un protocolo (aquí, «si empieza por # es un dibujo»), que los datos se mandan en líneas con un final que avisa de que el mensaje está completo, y que dos bucles anidados recorren una cuadrícula fila a fila. Y todo esto, que es lo que hace cualquier pantalla del mundo, cabe en un programa de seis bloques.

¿Quieres seguir con la micro:bit? Mira el curso gratuito de micro:bit de MonteSTEAM y el resto de los Chismes del Lince.

Datos para WordPress

Título de la entrada: Chismes del Lince 24: Pizarra de LEDs micro:bit (dibuja y escribe desde el móvil)
Slug: chismes-del-lince-24-pizarra-leds-microbit
Categorías: AIDARAC – Ciencia Ciudadana, Los Chismes del Lince, Proyecto AIDARAC (quita «Uncategorized»)
Etiquetas: pizarra de LEDs, micro:bit, Bluetooth, Web Bluetooth, UART, makecode, programación con bloques, JavaScript, Chismes del Lince, steam, dibujar en micro:bit
Imagen destacada: pizarra-leds-microbit.png

Rank Math (panel SEO de la entrada)

Palabra clave principal: pizarra de LEDs micro:bit
Palabras clave secundarias (Rank Math gratis admite hasta 5 en total): micro:bit Bluetooth, dibujar en micro:bit desde el móvil, enviar mensajes a micro:bit
Título SEO: Pizarra de LEDs micro:bit: dibuja y escribe desde el móvil
Meta descripción: Pizarra de LEDs micro:bit: dibuja con el dedo en el móvil y mira cómo se enciende en la placa por Bluetooth. También puedes mandarle mensajes.
Texto alternativo de la imagen destacada: Pizarra de LEDs micro:bit con un corazón dibujado desde el móvil
Pestaña Social (Facebook y X): título y descripción iguales que los SEO, con la imagen destacada
Tipo de Schema: Article
Robots: index, follow (por defecto)

Lista de comprobación para que Rank Math dé luz verde

La palabra clave está en el título SEO (al principio), en la meta descripción, en el slug, en el primer párrafo, en dos encabezados H2 y en el texto alternativo de las imágenes.
Hay enlaces internos (Chismes 20, 21, 22 y 23, el curso de micro:bit y la categoría) y un enlace externo a MakeCode.
Sube las tres imágenes con los nombres 24-pizarra.png, 24-bloques.png y 24-pizarramuestra.jpeg y sustituye los marcadores SUBIR-IMAGEN-…; conserva los textos alternativos que llevan puestos.
Si usas el editor de bloques, en «Preguntas frecuentes» añade el bloque FAQ de Rank Math y pega ahí las cuatro preguntas: así Google puede mostrarlas como resultado enriquecido.
Si la entrada final cambia mucho de tamaño, repasa la densidad de la palabra clave: Rank Math la quiere en torno al 1 %.

HTML

<!DOCTYPE html>
<html lang="es">
<head>
<meta charset="utf-8">
<meta name="viewport" content="width=device-width, initial-scale=1, viewport-fit=cover">
<title>Chisme 24 · La pizarra de LEDs</title>
<style>
:root{
  --bg:#eef2ef; --ink:#10201c; --soft:#4d625b; --card:#ffffff; --line:#cfdad5;
  --pine:#1f5b4a; --slow:#2563a8; --ok:#1f7a4d; --norte:#c8321f; --oro:#b8892b;
  box-sizing:border-box;
  padding-top:env(safe-area-inset-top,0px); padding-bottom:env(safe-area-inset-bottom,0px);
}
@media (prefers-color-scheme:dark){:root:not([data-theme="light"]){
  --bg:#0f1a17; --ink:#e8f1ed; --soft:#9db3aa; --card:#172622; --line:#2a3d37;
  --pine:#5fc4a2; --slow:#7db3ee; --ok:#6fd89f; --norte:#ff6a55; --oro:#e0b45a;}}
:root[data-theme="dark"]{--bg:#0f1a17; --ink:#e8f1ed; --soft:#9db3aa; --card:#172622; --line:#2a3d37;
  --pine:#5fc4a2; --slow:#7db3ee; --ok:#6fd89f; --norte:#ff6a55; --oro:#e0b45a;}
*{box-sizing:border-box}
html{scroll-padding-top:env(safe-area-inset-top,0px)}
body{margin:0;background:var(--bg);color:var(--ink);font:18px/1.45 "Trebuchet MS","Segoe UI",system-ui,sans-serif}
.tira{height:.55rem;background:linear-gradient(90deg,var(--oro),var(--norte),var(--pine))}
main{max-width:30rem;margin:0 auto;padding:1rem 1rem 2rem;text-align:center}
h1{font-size:1.7rem;margin:.2rem 0 .1rem;letter-spacing:.01em}
h1 span{color:var(--norte)}
.sub{color:var(--soft);margin:0 0 .9rem;font-size:.95rem}
button{font:inherit;font-weight:700;border:2px solid var(--pine);background:var(--pine);color:var(--bg);
  border-radius:.9rem;padding:.7rem 1.1rem;min-height:3.1rem;cursor:pointer}
button.alt{background:transparent;color:var(--pine)}
button:disabled{opacity:.5;cursor:not-allowed}
button:focus-visible,input:focus-visible,.led:focus-visible{outline:3px solid var(--slow);outline-offset:2px}
.fila{display:flex;gap:.5rem;justify-content:center;flex-wrap:wrap}
#estado{margin:.7rem 0 .1rem;color:var(--soft);min-height:1.5em}
#ayuda{margin:0 0 .4rem;color:var(--soft);font-size:.88rem;min-height:1.1em}
.seg{display:flex;gap:.4rem;margin:.6rem 0}
.seg button{flex:1;background:transparent;color:var(--pine)}
.seg button[aria-pressed="true"]{background:var(--pine);color:var(--bg)}
[hidden]{display:none!important}
.placa{width:min(88vw,21rem);margin:.4rem auto .8rem;padding:.9rem;border-radius:1.3rem;background:#0d1b17;
  border:3px solid var(--pine);box-shadow:0 .6rem 1.2rem rgba(0,0,0,.25)}
#rej{display:grid;grid-template-columns:repeat(5,1fr);gap:.55rem;touch-action:none;user-select:none;-webkit-user-select:none}
.led{aspect-ratio:1;border-radius:50%;background:#22342e;box-shadow:inset 0 .15rem .3rem rgba(0,0,0,.55);cursor:pointer;transition:background .12s,box-shadow .12s}
.led.on{background:radial-gradient(circle at 35% 30%,#ffc2b9,#ff4b3a 55%,#c8321f);box-shadow:0 0 .9rem #ff4b3a,0 0 .25rem #ff9a8c inset}
#rej.flash{animation:flash .6s}
@keyframes flash{50%{filter:brightness(1.7) saturate(1.3)}}
@media (prefers-reduced-motion:reduce){#rej.flash{animation:none}}
.chips{display:flex;gap:.4rem;justify-content:center;flex-wrap:wrap;margin:.2rem 0 .7rem}
.chips button{min-height:2.6rem;padding:.4rem .8rem;font-size:.95rem}
.grande{width:100%;max-width:21rem;font-size:1.2rem;min-height:3.4rem}
input[type=text]{width:100%;max-width:21rem;font:inherit;font-size:1.3rem;text-align:center;padding:.7rem;border-radius:.9rem;
  border:2px solid var(--line);background:var(--card);color:var(--ink)}
.nota{color:var(--soft);font-size:.88rem;margin:.4rem 0 .8rem;min-height:1.3em}
.guia{text-align:left;background:var(--card);border:1px solid var(--line);border-radius:.8rem;padding:.2rem .9rem;margin-top:1.2rem}
.guia summary{font-weight:700;cursor:pointer;padding:.6rem 0}
.guia ol{padding-left:1.3rem;margin:.2rem 0 .6rem}
.guia li{margin:.4rem 0}
</style>
</head>
<body>
<div class="tira"></div>
<main>
  <h1>La pizarra de <span>LEDs</span></h1>
  <p class="sub">Dibuja en el móvil y mira cómo se enciende en la micro:bit.</p>

  <div class="fila">
    <button id="conectar">Conectar micro:bit</button>
  </div>
  <div id="estado" role="status">Sin conectar.</div>
  <div id="ayuda"></div>

  <div class="seg" role="group" aria-label="Qué quieres hacer">
    <button id="t1" aria-pressed="true">Dibujar</button>
    <button id="t2" aria-pressed="false">Escribir</button>
  </div>

  <section id="p1">
    <div class="placa"><div id="rej" aria-label="Pizarra de 5 por 5 LEDs"></div></div>
    <div class="chips" aria-label="Dibujos para empezar">
      <button class="alt" data-p="corazon">❤️ Corazón</button>
      <button class="alt" data-p="carita">😀 Carita</button>
      <button class="alt" data-p="casa">🏠 Casa</button>
      <button class="alt" data-p="flecha">⬆️ Flecha</button>
      <button class="alt" id="borrar">🧽 Borrar</button>
    </div>
    <button id="envD" class="grande" disabled>Enviar a la micro:bit</button>
    <p class="nota">Toca o arrastra el dedo para encender y apagar. Si envías la pizarra vacía, la micro:bit se apaga.</p>
  </section>

  <section id="p2" hidden>
    <input type="text" id="txt" maxlength="20" placeholder="HOLA" autocomplete="off" autocapitalize="characters" aria-label="Mensaje">
    <p class="nota" id="vista">Hasta 20 letras. La micro:bit no sabe escribir tildes ni la ñ: la página las cambia sola.</p>
    <div class="chips" aria-label="Mensajes para empezar">
      <button class="alt" data-m="HOLA">HOLA</button>
      <button class="alt" data-m="TE QUIERO">TE QUIERO</button>
      <button class="alt" data-m="LINCE">LINCE</button>
      <button class="alt" data-m="GRACIAS">GRACIAS</button>
    </div>
    <button id="envM" class="grande" disabled>Enviar mensaje</button>
    <p class="nota">Espera a que el mensaje termine de pasar antes de mandar otro.</p>
  </section>

  <details class="guia">
    <summary>Guía de uso</summary>
    <ol>
      <li><b>Conecta</b> la micro:bit: pulsa «Conectar micro:bit» y elige BBC micro:bit.</li>
      <li>En <b>Dibujar</b>, toca los círculos para encenderlos (o elige un dibujo de los de abajo) y pulsa <b>Enviar</b>.</li>
      <li>En <b>Escribir</b>, teclea un mensaje corto y pulsa <b>Enviar mensaje</b>: correrá por la pantalla.</li>
      <li>Si no pasa nada, mira que el programa de la micro:bit esté descargado y que hayas activado «No se requiere emparejamiento».</li>
    </ol>
  </details>
  <p class="nota" style="margin-top:1rem">Versión 5</p>
</main>

<script>
const UART_SERVICE = "6e400001-b5a3-f393-e0a9-e50e24dcca9e";
const UART_RX      = "6e400002-b5a3-f393-e0a9-e50e24dcca9e";
const $ = id => document.getElementById(id);
const espera = ms => new Promise(r => setTimeout(r, ms));
const vibra = p => { if (navigator.vibrate) navigator.vibrate(p); };
const PRE = {
  corazon: "0101011111111110111000100",
  carita:  "0101001010000001000101110",
  casa:    "0010001110111111111111011",
  flecha:  "0010001110101010010000100"
};
let leds = Array(25).fill(0), rx = null, pintando = null, ocupado = false, conectando = false, paso = "";

/* Pizarra */
const rej = $("rej"), celdas = [];
for (let i = 0; i < 25; i++){
  const c = document.createElement("div");
  c.className = "led"; c.dataset.i = i; c.tabIndex = 0; c.setAttribute("role", "button");
  c.setAttribute("aria-label", "Fila " + (Math.floor(i / 5) + 1) + ", columna " + (i % 5 + 1));
  c.setAttribute("aria-pressed", "false");
  rej.appendChild(c); celdas.push(c);
}
function pintar(){ celdas.forEach((c, i) => { c.classList.toggle("on", !!leds[i]); c.setAttribute("aria-pressed", String(!!leds[i])); }); }
function poner(i, v){ if (leds[i] === v) return; leds[i] = v; pintar(); vibra(8); }
rej.addEventListener("pointerdown", e => {
  const c = e.target.closest(".led"); if (!c) return;
  e.preventDefault(); try { rej.setPointerCapture(e.pointerId); } catch (_) {}
  pintando = leds[+c.dataset.i] ? 0 : 1; poner(+c.dataset.i, pintando);
});
rej.addEventListener("pointermove", e => {
  if (pintando === null) return;
  const el = document.elementFromPoint(e.clientX, e.clientY), l = el && el.closest && el.closest(".led");
  if (l) poner(+l.dataset.i, pintando);
});
["pointerup", "pointercancel"].forEach(n => rej.addEventListener(n, () => { pintando = null; }));
rej.addEventListener("keydown", e => {
  const c = e.target.closest(".led");
  if (c && (e.key === "Enter" || e.key === " ")){ e.preventDefault(); poner(+c.dataset.i, leds[+c.dataset.i] ? 0 : 1); }
});
document.querySelectorAll("[data-p]").forEach(b => b.onclick = () => { leds = [...PRE[b.dataset.p]].map(Number); pintar(); });
$("borrar").onclick = () => { leds.fill(0); pintar(); };
pintar();

/* Pestañas */
function pestana(n){
  $("p1").hidden = n !== 1; $("p2").hidden = n !== 2;
  $("t1").setAttribute("aria-pressed", String(n === 1)); $("t2").setAttribute("aria-pressed", String(n === 2));
}
$("t1").onclick = () => pestana(1); $("t2").onclick = () => pestana(2);

/* Mensajes: la micro:bit solo escribe letras sin tilde */
const limpiar = s => s.normalize("NFD").replace(/[\u0300-\u036f]/g, "").replace(/[^\x20-\x7e]/g, "").replace(/#/g, "").slice(0, 20);
$("txt").addEventListener("input", () => {
  const t = limpiar($("txt").value);
  $("vista").textContent = t && t !== $("txt").value ? "La micro:bit leerá: «" + t + "»" : "Hasta 20 letras. La micro:bit no sabe escribir tildes ni la ñ: la página las cambia sola.";
});
document.querySelectorAll("[data-m]").forEach(b => b.onclick = () => { $("txt").value = b.dataset.m; $("txt").dispatchEvent(new Event("input")); });

/* Envío: una línea por Bluetooth, en trozos de 20 bytes. «#» + 25 dígitos = dibujo; otra cosa = mensaje */
let tamTrozo = 4;   /* bytes por escritura: empieza con 4, que es lo que envía la página 21 (CAL) y le funciona a la micro:bit */
const propsDe = c => ["read", "write", "writeWithoutResponse", "notify", "indicate"].filter(k => c.properties[k]).join(", ");
async function enviarTrozo(t){
  /* Igual que la página 21: «sin respuesta» si el canal lo permite; los otros métodos, de respaldo */
  const sr = rx.properties.writeWithoutResponse && typeof rx.writeValueWithoutResponse === "function";
  const orden = sr ? ["writeValueWithoutResponse", "writeValueWithResponse", "writeValue"] : ["writeValueWithResponse", "writeValue"];
  let ult = null;
  for (const m of orden){
    if (typeof rx[m] !== "function") continue;
    try { await rx[m](t); return; } catch (e){ ult = e; ult.metodo = m; await espera(100); }
  }
  throw ult;
}
async function escribir(txt){
  if (!rx) throw new Error("No se encuentra el canal para enviar datos a la micro:bit. Características: " + diag);
  const bytes = new TextEncoder().encode(txt + "\n");
  let pos = 0;
  while (pos < bytes.length){
    const t = bytes.slice(pos, pos + tamTrozo);
    try { await enviarTrozo(t); pos += t.length; await espera(40); }
    catch (e){
      const err = new Error((e && e.message ? e.message : "fallo desconocido") + " [byte " + pos + " de " + bytes.length + ", método " + (e && e.metodo) +
        ", canal " + rx.uuid.slice(0, 8) + " (" + propsDe(rx) + ")]");
      err.name = e && e.name ? e.name : "Error"; throw err;
    }
  }
}
$("envD").onclick = async () => {
  if (ocupado) return;
  try {
    await escribir("#" + leds.join(""));
    rej.classList.remove("flash"); void rej.offsetWidth; rej.classList.add("flash");
    vibra([30, 40, 30]); estado("¡Enviado! Mira la micro:bit.");
  } catch (e){ estado("No se pudo enviar (" + (e.name || "error") + ").", (e.message || "") + " Comprueba que la micro:bit sigue conectada."); }
};
$("envM").onclick = async () => {
  if (ocupado) return;
  const t = limpiar($("txt").value).trim();
  if (!t){ estado("Escribe un mensaje primero."); return; }
  ocupado = true; $("envM").disabled = true; $("envM").textContent = "Pasando el mensaje…";
  try {
    await escribir(t); vibra([30, 40, 30]); estado("¡Enviado! Mira la micro:bit.");
    await espera(1200 + t.length * 650);
  } catch (e){ estado("No se pudo enviar (" + (e.name || "error") + ").", (e.message || "") + " Comprueba que la micro:bit sigue conectada."); }
  ocupado = false; $("envM").textContent = "Enviar mensaje"; $("envM").disabled = $("envD").disabled;
};

/* Conexión Bluetooth: el mismo código que funciona en las páginas 21, 22 y 23 */
let pasoCx = "", diag = "", dispositivo = null, reconectando = false;
function estado(t, ayuda){ if (!/^Error/.test(t)) pasoCx = t; $("estado").textContent = t; $("ayuda").textContent = ayuda || ""; }
function botones(on){ $("envD").disabled = !on; $("envM").disabled = !on; }
function explicar(e){
  const nombre = e && e.name ? e.name : "Error", m = e && e.message ? e.message : String(e);
  let a = "";
  if (nombre === "NotFoundError" && /cancel/i.test(m)) a = "No has elegido ningún dispositivo. Pulsa Conectar y elige BBC micro:bit.";
  else if (nombre === "NotFoundError") a = "La micro:bit no tiene el servicio UART. Revisa el bloque «bluetooth servicio uart» y copia el .hex nuevo.";
  else if (nombre === "NotSupportedError") a = "No se pudo activar el envío de datos. Olvida la micro:bit en Ajustes → Bluetooth, borra la caché de la app «Bluetooth» del sistema y reinicia el móvil y la micro:bit.";
  else if (nombre === "NetworkError") a = "No se pudo abrir la conexión. Comprueba «No se requiere emparejamiento» en MakeCode, que no haya otra app conectada y reinicia la micro:bit.";
  else if (nombre === "SecurityError") a = "La página debe abrirse con https://.";
  else if (nombre === "NotAllowedError") a = "Permiso denegado. Permite el Bluetooth y los dispositivos cercanos para el navegador.";
  estado("Error (" + nombre + "): " + m, "Falló en el paso: «" + pasoCx + "». " + a + (diag ? " Características: " + diag : ""));
}
async function conectarGatt(dev){
  let ultimoError;
  for (let k = 1; k <= 4; k++){
    try {
      estado("Conectando… (intento " + k + " de 4)");
      const srv = dev.gatt.connected ? dev.gatt : await dev.gatt.connect();
      await espera(600);
      estado("Buscando el servicio UART…");
      return await srv.getPrimaryService(UART_SERVICE);
    } catch (e){
      ultimoError = e;
      if (e.name === "NotFoundError" || e.name === "SecurityError") break;
      try { if (dev.gatt.connected) dev.gatt.disconnect(); } catch (_){}
      await espera(800);
    }
  }
  throw ultimoError;
}
function recibir(){}   /* la micro:bit no nos manda nada; activamos el canal igual que en las otras páginas */
async function enlazar(dev){
  const svc = await conectarGatt(dev);
  diag = "";
  estado("Leyendo las características del servicio…");
  const chars = await svc.getCharacteristics();
  diag = chars.map(c => c.uuid.slice(0, 8) + " [" + propsDe(c) + "]").join(" · ");
  const cand = chars.filter(c => c.properties.notify || c.properties.indicate)
    .sort((a, b) => (b.uuid === "6e400003-b5a3-f393-e0a9-e50e24dcca9e") - (a.uuid === "6e400003-b5a3-f393-e0a9-e50e24dcca9e"));
  if (!cand.length) throw new Error("El servicio UART no tiene ninguna característica que envíe datos.");
  let ch = null, ultimoErr;
  for (const c of cand){
    c.addEventListener("characteristicvaluechanged", recibir);
    for (let i = 1; i <= 2 && !ch; i++){
      try { estado("Activando notificaciones en " + c.uuid.slice(0, 8) + "… (intento " + i + ")"); await c.startNotifications(); ch = c; }
      catch (e){ ultimoErr = e; await espera(1000); }
    }
    if (ch) break;
    c.removeEventListener("characteristicvaluechanged", recibir);
  }
  if (!ch) throw ultimoErr;
  /* Canal por el que escribimos a la micro:bit (no corta la conexión si no se encuentra: se avisa al enviar) */
  rx = chars.find(c => c.properties.write || c.properties.writeWithoutResponse) || null;
  botones(true);
  estado("Conectado a " + (dev.name || "micro:bit") + ". ¡A dibujar!");
}
async function reconectar(){
  rx = null; botones(false);
  if (reconectando) return;
  reconectando = true;
  for (let i = 1; i <= 20; i++){
    estado("Conexión perdida. Reintentando… (" + i + " de 20)", "Mantén la micro:bit cerca y encendida.");
    await espera(3000);
    try { await enlazar(dispositivo); reconectando = false; return; } catch (_) {}
  }
  reconectando = false;
  estado("No se pudo reconectar.", "Pulsa Conectar para volver a empezar.");
}
$("conectar").onclick = async () => {
  if (conectando || reconectando) return;
  if (!navigator.bluetooth){ estado("Este navegador no permite Bluetooth.", "Usa Chrome o Edge (en ordenador o en Android)."); return; }
  conectando = true; $("conectar").disabled = true;
  try {
    estado("Buscando micro:bit…");
    const dev = await navigator.bluetooth.requestDevice({ acceptAllDevices: true, optionalServices: [UART_SERVICE] });
    dispositivo = dev;
    dev.addEventListener("gattserverdisconnected", reconectar);
    await enlazar(dev);
  } catch (e){ explicar(e); }
  finally { conectando = false; $("conectar").disabled = false; }
};
</script>
</body>
</html>

Uncategorized

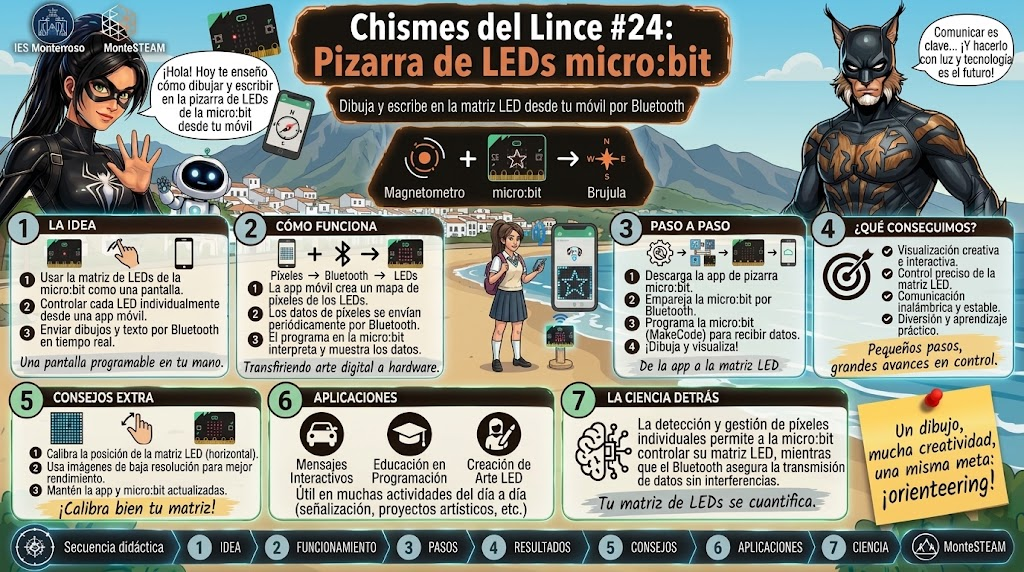

Chismes del Lince 24: Pizarra de LEDs micro:bit (dibuja y escribe desde el móvil)
