Tecnología al servicio de la agricultura sostenible

---

ODS relacionados

🌍 ODS 2. Hambre Cero

Promueve una agricultura más eficiente mediante el control automático del riego.

💧 ODS 6. Agua Limpia y Saneamiento

Favorece el uso responsable del agua evitando desperdicios.

🌱 ODS 15. Vida de Ecosistemas Terrestres

Ayuda a mantener la salud de los cultivos y la conservación del suelo.

---

Introducción

¿Sabías que gran parte del agua utilizada en agricultura se desperdicia debido a un riego inadecuado?

En este proyecto construiremos un Detector Inteligente de Humedad del Suelo utilizando Arduino y un sensor de humedad. El sistema será capaz de medir el nivel de humedad presente en la tierra y avisar cuando una planta necesite agua.

Esta solución puede utilizarse en huertos escolares, jardines, cultivos urbanos e incluso en sistemas agrícolas automatizados.

---

Objetivos del Proyecto

✅ Comprender el funcionamiento de los sensores analógicos.

✅ Aprender a programar una placa Arduino.

✅ Interpretar datos obtenidos del entorno.

✅ Diseñar un sistema de alerta para el riego.

✅ Aplicar la tecnología a problemas reales relacionados con el medio ambiente.

---

Materiales necesarios

Material	Cantidad
Arduino UNO	1
Sensor de humedad del suelo	1
LED Verde	1
LED Rojo	1
Resistencias 220Ω	2
Protoboard	1
Cables Dupont	Varios
Cable USB	1

Los sensores de humedad miden la conductividad eléctrica del suelo para determinar la cantidad de agua presente.

---

¿Cómo funciona?

El sensor se introduce en la tierra de una maceta o cultivo.

Cuando el suelo contiene suficiente agua:

🟢 Se enciende el LED verde.

Cuando el suelo está seco:

🔴 Se enciende el LED rojo indicando que es necesario regar.

Arduino analiza continuamente la información recibida y toma decisiones en tiempo real.

---

Esquema de conexiones

Sensor de humedad

Sensor	Arduino
VCC	5V
GND	GND
A0	A0

LEDs

Componente	Arduino
LED Verde	Pin 8
LED Rojo	Pin 9

---

Diagrama de funcionamiento

Sensor de Humedad
         ↓
Lectura Analógica
         ↓
      Arduino
         ↓
 ┌───────────────┐
 │ ¿Suelo seco?  │
 └───────┬───────┘
         │
  Sí ────┴────► LED Rojo
         │
         ▼
       No
         │
         ▼
     LED Verde

---

Programación Arduino

const int sensorPin = A0;
const int ledVerde = 8;
const int ledRojo = 9;

void setup() {
  pinMode(ledVerde, OUTPUT);
  pinMode(ledRojo, OUTPUT);
  Serial.begin(9600);
}

void loop() {

  int humedad = analogRead(sensorPin);

  Serial.print("Nivel de humedad: ");
  Serial.println(humedad);

  if(humedad > 600){
      digitalWrite(ledRojo, HIGH);
      digitalWrite(ledVerde, LOW);
  }
  else{
      digitalWrite(ledRojo, LOW);
      digitalWrite(ledVerde, HIGH);
  }

  delay(1000);
}

---

Explicación del código

Lectura del sensor

int humedad = analogRead(sensorPin);

Obtiene un valor entre 0 y 1023.

---

Condición de suelo seco

if(humedad > 600)

Si el valor supera el umbral establecido, el sistema interpreta que la tierra necesita agua.

---

Activación de indicadores

digitalWrite(ledRojo, HIGH);

Enciende el LED rojo para avisar de la falta de humedad.

---

Resultados obtenidos

Durante las pruebas se observaron tres escenarios:

Estado del suelo	Valor aproximado
Muy húmedo	250-400
Humedad media	400-600
Suelo seco	600-900

Los valores pueden variar según el tipo de tierra y sensor utilizado.

---

Posibles mejoras

🚀 Incorporar una bomba de agua automática.

🚀 Mostrar datos en una pantalla LCD.

🚀 Enviar alertas al móvil mediante Bluetooth.

🚀 Guardar datos en la nube con ESP32.

🚀 Crear un sistema completo de riego inteligente.

---

Aplicaciones reales

Este tipo de tecnología se utiliza en:

• Agricultura de precisión.
• Invernaderos inteligentes.
• Jardinería automatizada.
• Huertos urbanos.
• Sistemas de ahorro de agua.

Los sistemas de monitorización ambiental basados en sensores y Arduino permiten automatizar la toma de decisiones en entornos agrícolas y ambientales.

---

Conclusiones

Con este proyecto hemos aprendido cómo un sensor de humedad puede ayudar a gestionar de forma eficiente el riego de las plantas.

La combinación de Arduino y sensores ambientales permite desarrollar soluciones tecnológicas económicas, sostenibles y fácilmente replicables en centros educativos, hogares y explotaciones agrícolas.

Este proyecto demuestra que la robótica educativa puede contribuir directamente al cuidado del medio ambiente y al uso responsable de los recursos naturales.

---

Galería del Proyecto

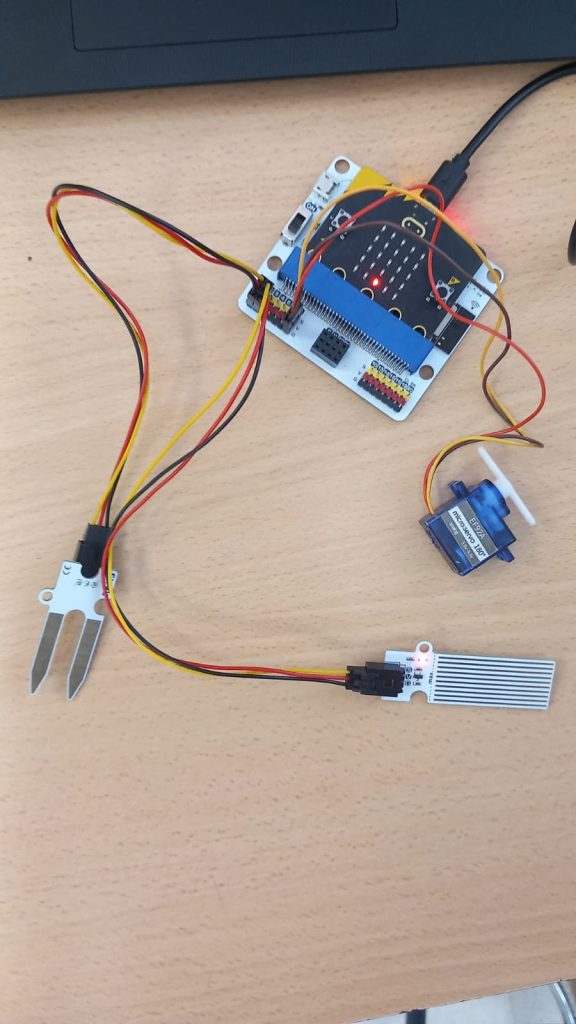

📷 Montaje del circuito

📷 Sensor insertado en la maceta

📷 Lecturas en el monitor serie

📷 Sistema funcionando en condiciones reales

📷 Equipo de trabajo durante las pruebas

---

Autores

Departamento de Tecnología y Robótica Educativa

Curso 2025-2026

Proyecto STEAM – Arduino y Medio Ambiente
