TUTORIAL DE ZUMBADOR A DISTANCIA

Tutorial para zumbador HC-SR04

Hecho con chat gpt.

Prompt: Hola. Eres la mejor ingeniera Y profesora de tecnología. Por favor dame un tutorial de un actuador dentro de un kit d 45 actuadores, un zumbador HC-SR04 mostrandome las conexiones necesarias y mostrando paso a paso como ponerlo en una placa arduino uno, ademas de proponer un código para comprobar su funcionamiento para arduino ide. Debe ser lo mas claro y breve posiuble sin añadir ninguna informacion innecesaria.

Tutorial: Sensor ultrasónico HC-SR04 + zumbador con Arduino Uno

1️⃣ Componentes necesarios

• Arduino Uno
• HC-SR04
• Active Buzzer
• Protoboard
• 6 cables Dupont

---

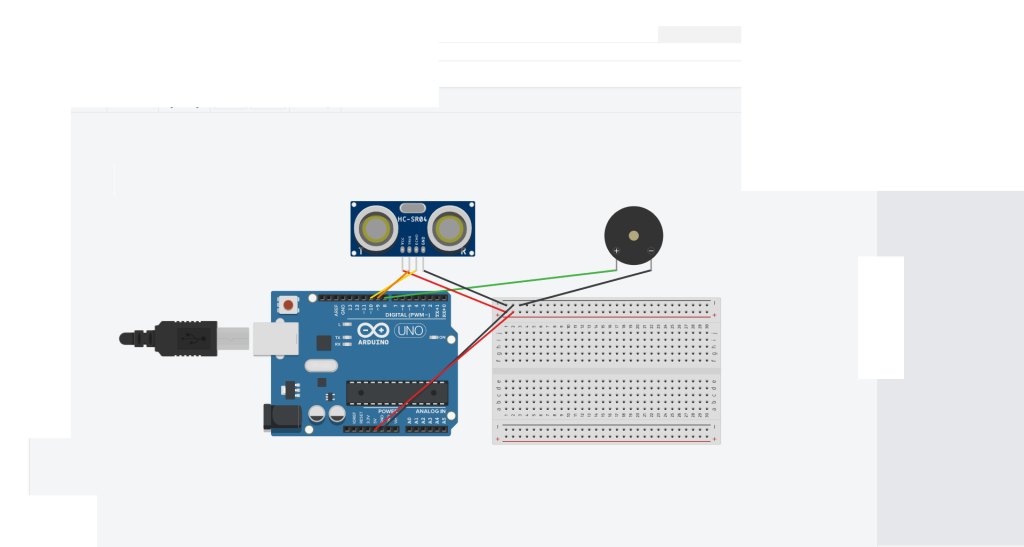

2️⃣ Conexiones

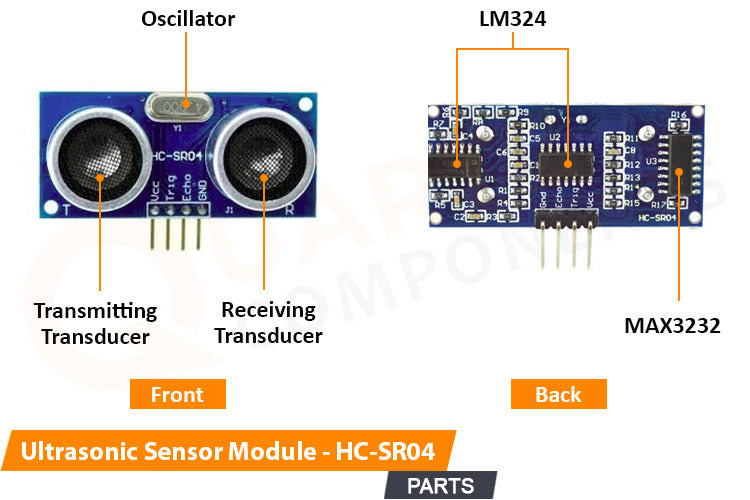

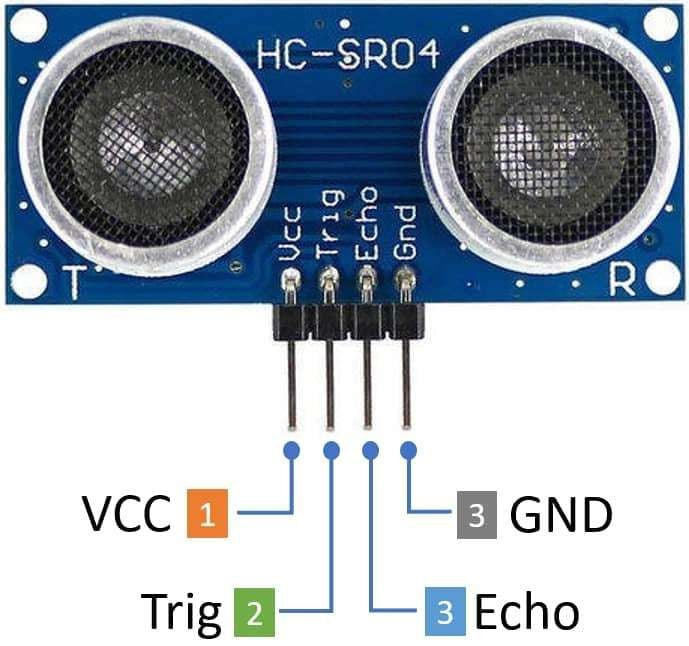

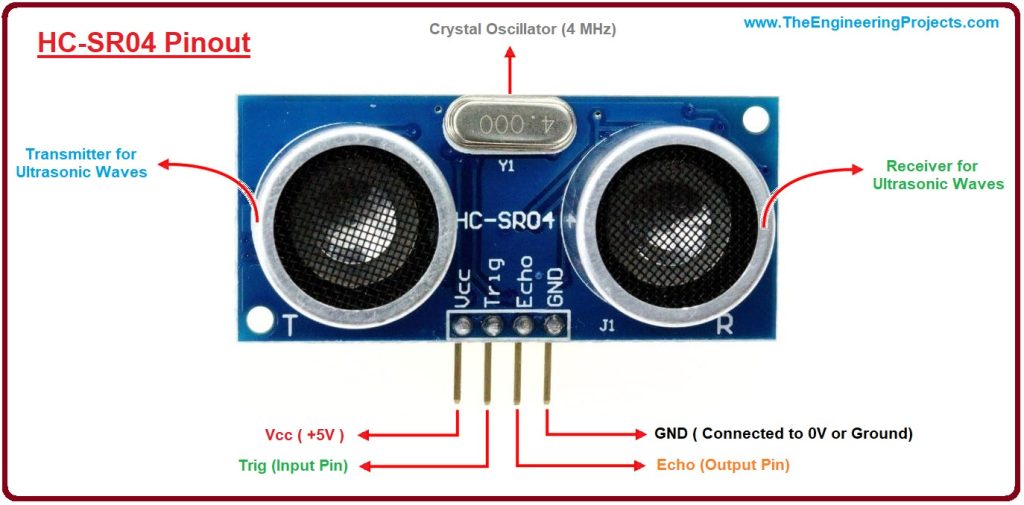

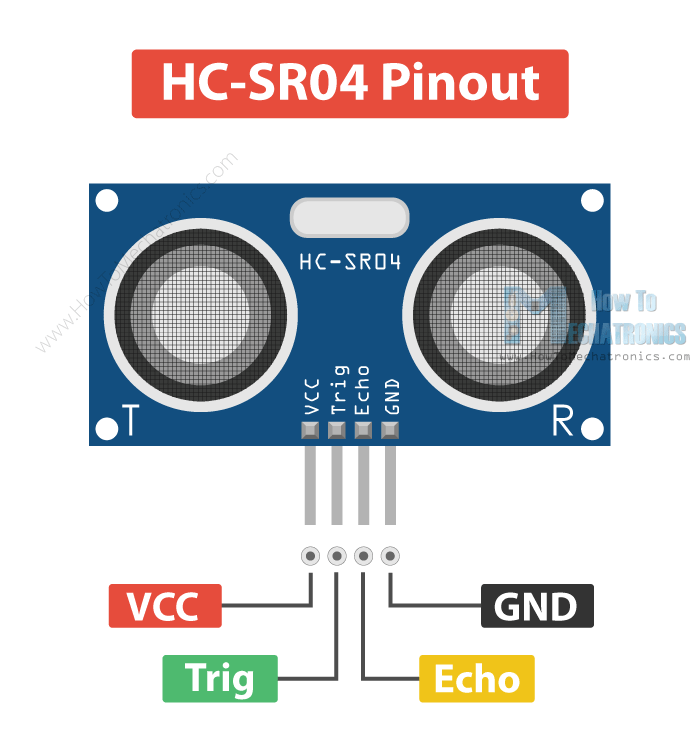

Sensor ultrasónico HC-SR04

Pin HC-SR04	Conectar a Arduino
VCC	5V
GND	GND
TRIG	Pin 9
ECHO	Pin 10

---

Pin Zumbador	Conectar a Arduino
S	Pin 8
− +	GND 5V

---

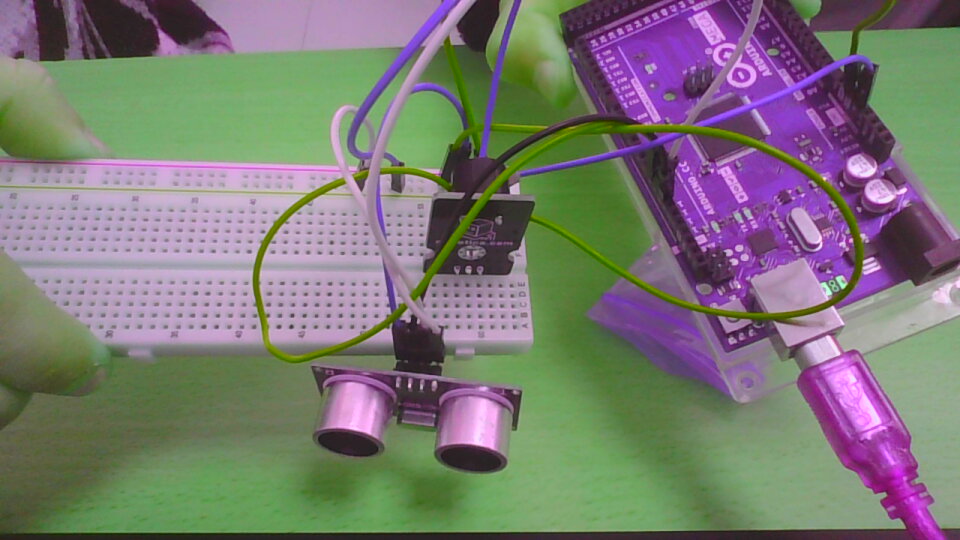

3️⃣ Montaje paso a paso

1. Coloca el HC-SR04 en la protoboard.
2. Conecta VCC → 5V del Arduino.
3. Conecta GND → GND del Arduino.
4. Conecta TRIG → Pin 9.
5. Conecta ECHO → Pin 10.
6. Coloca el zumbador en la protoboard.
7. Conecta S → Pin 8.
8. Conecta − → GND.
9. Conecta V  → 5V.

---

4️⃣ Código de prueba (Arduino IDE)

const int trigPin = 9;

const int echoPin = 10;

const int buzzer = 8;

long duracion;

int distancia;

void setup() {

  pinMode(trigPin, OUTPUT);

  pinMode(echoPin, INPUT);

  pinMode(buzzer, OUTPUT);

  Serial.begin(9600);

}

void loop() {

  digitalWrite(trigPin, LOW);

  delayMicroseconds(2);

  digitalWrite(trigPin, HIGH);

  delayMicroseconds(10);

  digitalWrite(trigPin, LOW);

  duracion = pulseIn(echoPin, HIGH);

  distancia = duracion * 0.034 / 2;

  Serial.print(“Distancia: “);

  Serial.println(distancia);

  if (distancia < 20) {

    digitalWrite(buzzer, HIGH);

  } else {

    digitalWrite(buzzer, LOW);

  }

  delay(200);

}

---

✅ Funcionamiento:

• El HC-SR04 mide la distancia.
• Si un objeto está a menos de 20 cm, el zumbador emite sonido.
• La distancia también aparece en el Monitor Serie del Arduino IDE.

---
