🚦 Semáforo con micro:bit y basic:bit

En esta práctica vamos a construir un semáforo utilizando una placa micro:bit y la extensión basic:bit. Utilizaremos tres módulos LED de colores (rojo, amarillo y verde) conectados a los puertos P0, P1 y P2.

El programa hará que las luces se enciendan una tras otra, simulando el funcionamiento básico de un semáforo.

---

🤖 ¿Qué es la micro:bit?

La micro:bit es una pequeña placa programable diseñada para aprender programación, electrónica y robótica de forma sencilla.

Dispone de:

• Matriz de 25 LED.
• Botones A y B.
• Sensores integrados.
• Comunicación por radio y Bluetooth.
• Pines de entrada y salida.

Gracias a estos componentes podemos controlar sensores y actuadores externos mediante programas creados en MakeCode.

---

🔌 ¿Qué es la basic:bit?

La basic:bit es una extensión para micro:bit que facilita la conexión de sensores y actuadores.

Permite conectar componentes electrónicos mediante conectores preparados para los pines:

• P0
• P1
• P2

Cada puerto dispone de tres conexiones:

• S → Señal (Signal)
• V → Alimentación (3V)
• G → Tierra (Ground)

Gracias a esta disposición, conectar módulos resulta muy sencillo.

---

🎯 Objetivo de la práctica

Construir un semáforo que funcione automáticamente siguiendo esta secuencia:

🔴 Rojo → 1 segundo

🟡 Amarillo → 1 segundo

🟢 Verde → 1 segundo

Y volver a comenzar indefinidamente.

---

🔧 Material necesario

• 1 micro:bit
• 1 extensión basic:bit
• 1 LED rojo
• 1 LED amarillo
• 1 LED verde
• 3 cables de conexión
• Cable USB
• Ordenador con MakeCode

---

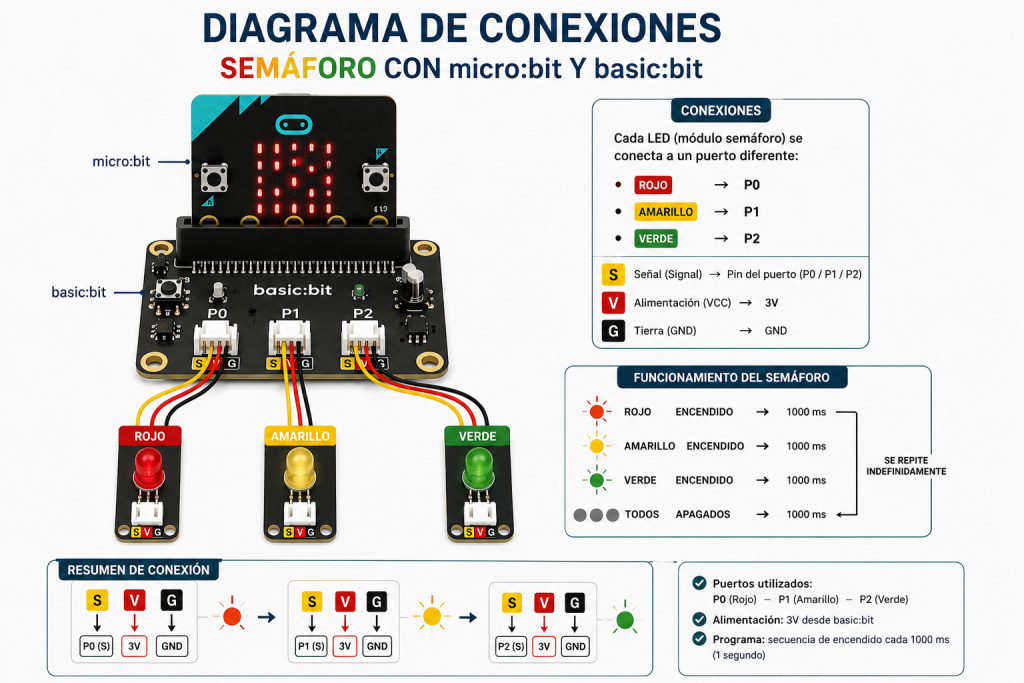

🔌 Montaje

Conecta los módulos LED de la siguiente forma:

LED rojo

Puerto P0

• S → P0
• V → 3V
• G → GND

---

LED amarillo

Puerto P1

• S → P1
• V → 3V
• G → GND

---

LED verde

Puerto P2

• S → P2
• V → 3V
• G → GND

---

💻 Funcionamiento del programa

Cuando se inicia la micro:bit aparece un icono en la pantalla LED.

Después comienza el bucle principal.

---

PASO 1

escritura digital pin P0 a 1

Se enciende el LED rojo.

Esperamos 1000 ms (1 segundo).

---

PASO 2

escritura digital pin P0 a 0
escritura digital pin P1 a 1

Se apaga el LED rojo.

Se enciende el LED amarillo.

Esperamos 1000 ms.

---

PASO 3

escritura digital pin P1 a 0
escritura digital pin P2 a 1

Se apaga el LED amarillo.

Se enciende el LED verde.

Esperamos 1000 ms.

---

PASO 4

escritura digital pin P2 a 0

Se apaga el LED verde.

El programa vuelve al inicio del bloque “para siempre”.

---

🧠 ¿Qué significa escribir un 1 o un 0?

Cuando utilizamos:

escritura digital pin P0 a 1

La micro:bit envía corriente eléctrica al dispositivo conectado.

Resultado:

✅ El LED se enciende.

Cuando utilizamos:

escritura digital pin P0 a 0

La corriente deja de circular.

Resultado:

❌ El LED se apaga.

Lo mismo ocurre con los pines P1 y P2.

---

🔬 Secuencia del semáforo

El programa genera la siguiente secuencia:

ROJO      → 1 segundo

AMARILLO  → 1 segundo

VERDE     → 1 segundo

REPETIR

---

🚀 Retos de ampliación

Nivel 1

Cambiar los tiempos de cada luz.

Nivel 2

Mantener el rojo encendido durante 3 segundos.

Nivel 3

Hacer que el amarillo parpadee.

Nivel 4

Añadir un zumbador para personas con discapacidad visual.

Nivel 5

Controlar el semáforo mediante el botón A de la micro:bit.

---

📚 Conclusión

En esta práctica hemos aprendido a utilizar la extensión basic:bit para controlar varios actuadores al mismo tiempo mediante la micro:bit. Utilizando tres LEDs conectados a los puertos P0, P1 y P2 hemos construido un pequeño semáforo programable, comprendiendo cómo funcionan las salidas digitales y cómo se utilizan en sistemas reales de señalización y automatización.
